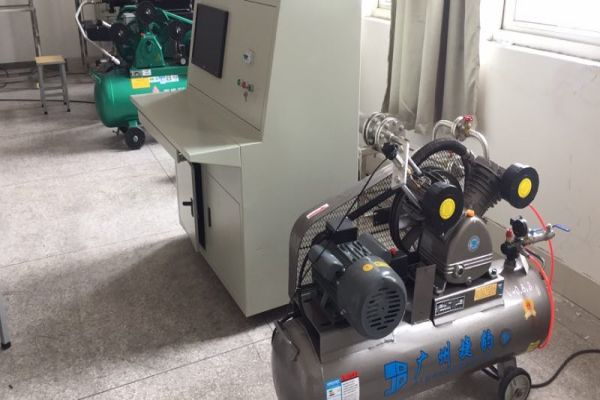

本实验装置采用选进计算机测试系统,，既能完成往复式压缩机的示功图自动生成，同时又可完成转速、压力、温度、流量等参数的测量，自动计算气缸平均指示压力、指示功率、气阀功率相对损失和容积系数等指标。系统主要包括各种信号的传感变送环节、部分信号的调理环节、A/D转换、微机数据采集控制、数据处理、存储显示输出等部分。传感器系统主要完成各种测量信号由非电量到电量的转换过程。本实验系统主要采用了以下传感器：压力变送器、差压变送器、旋转编码器、热电阻温度变送器、喷嘴节流测量装置等；信号调理系统主要完成传感变送器输出的电流信号到标准电压信号的转换、旋转编码器输出脉冲信号的脉宽扩展等信号调理功能。数据采集控制系统主要完成多通道信号A/D及相关的数据采集控制功能。本实验系统采用了研华公司生产的多功能数据采集控制卡，型号为PCL-1710L，分别完成温度、流量等缓变量的采集和气缸压力、转速脉冲等快变量的采集任务。计算机系统主要完成数据采集的软件控制及实验数据的存储、分析、显示、打印输出等工作，是整个实验系统的核心。
