一、 用户需求
用户需求将该套系统安置试验室内，发动机安装固定后，可在监控室远程操作测控软件完成 T18 和 206B 两款型号的发动机的磨车试验。磨车过程中，可依据需求定义磨车转速和磨车时间，实时采集磨车过程中传感器数据。磨车试验结束后，可以对试验过程中的发动机数据进行监控和保存，输出记录打印。
（一）测试系统使用过程中需达到以下功能性指标要求：
1.布置建设发动机螺旋桨磨合间与操作间，该磨车间主要适用于往复式活塞发动机的磨车。
2.磨车台应具备以下功能：
(1)能够完成往复式活塞发动机的螺旋桨磨车试验操控；
(2)能够对发动机进行固定，并提供其他测试、监控设备的安装接口；
(3)为发动机提供所需燃油，系统与发动机试验台架需保持一定距离，燃油出口压力能够调节;
(4)能够对发动机进行通风降温，风速可调；
(5)具备离线启动发动机的功能，能与试验台架可靠连接，具有安全防护措施；
(6)具备磨车试验台和发动机的控制、数据监视和测量、结果记录、查询输出功能；
(7)能对发动机排气收集后，沿固定路线引到排烟口；
(8)能够测试试验过程中环境温度、试验室相对湿度、试验室大气压力等现场环境数据监控并保存；
二、 需求分析
发动机磨车试车系统是根据用户的要求，针对带螺旋桨的航空用活塞发动机进行性能检测的测试系统。

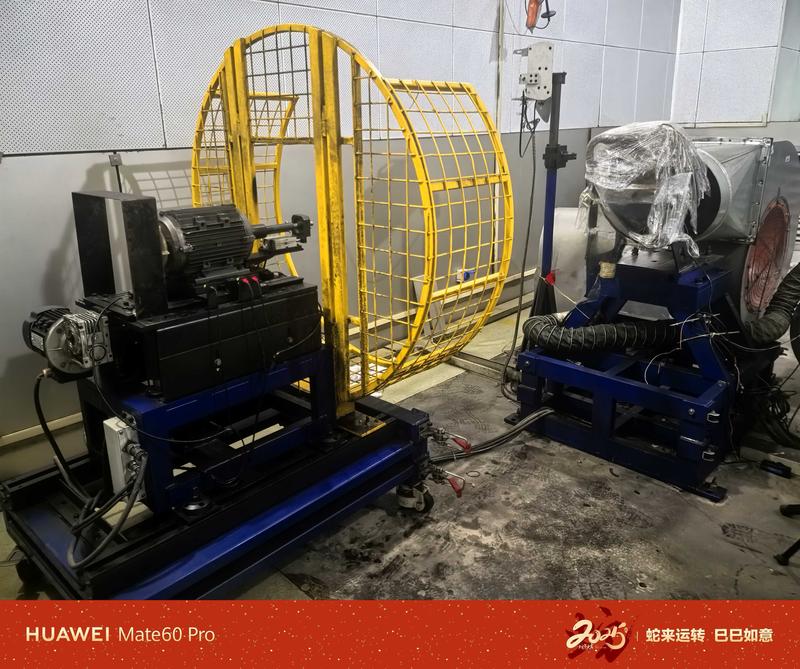

磨车测试系统能够完成往复式活塞发动机和转子发动机的螺旋桨磨车试验操控；对试验过程中的发动机数据进行监控并保存，对试验过程中的现场环境数据进行监控并保存；能够方便地查询历史试验数据。该试验台主要包括：磨车台架、发动机供油系统、发动机冷却通风系统、发动机起动装置、测试控制台、数据采集系统、现场监控系统、发动机排烟系统。
（一）功能特点：
(1)能够完成 T18 和 206B 两款型号的活塞发动机的螺旋桨磨车试验操控；
(2)能够对发动机进行固定，安装方式简便，操作空间充分利于人员装配，并提供其他测试、监控设备的安装接口；
(3)为发动机提供所需燃油，系统与发动机试验台架需保持一定距离，燃油出口压力能够调节;
(4)能够对发动机进行通风降温，风速可调；
(5)具备离线启动发动机的功能，能与试验台架可靠连接，具有安全防护措施；
(6)具备磨车试验台和发动机的控制、数据监视和测量、结果记录、查询输出功能；
(7)磨车过程可采取两种方式控制，**种控制风门开度进行磨合试验，第二种通过控制转速进行磨合试验，默认**种方式。
(8)能对发动机排气收集后，沿固定路线引到排烟口；
(9)能够测试试验过程中环境温度、试验室相对湿度、试验室大气压力等现场环境数据监控并保存；
(10)磨车系统中具有安全保护功能，具有声光报警和急停功能；
(11)磨车试验完成后，针对两款型号发动机可提供 7 种结果输出报告；
