(一) 概述

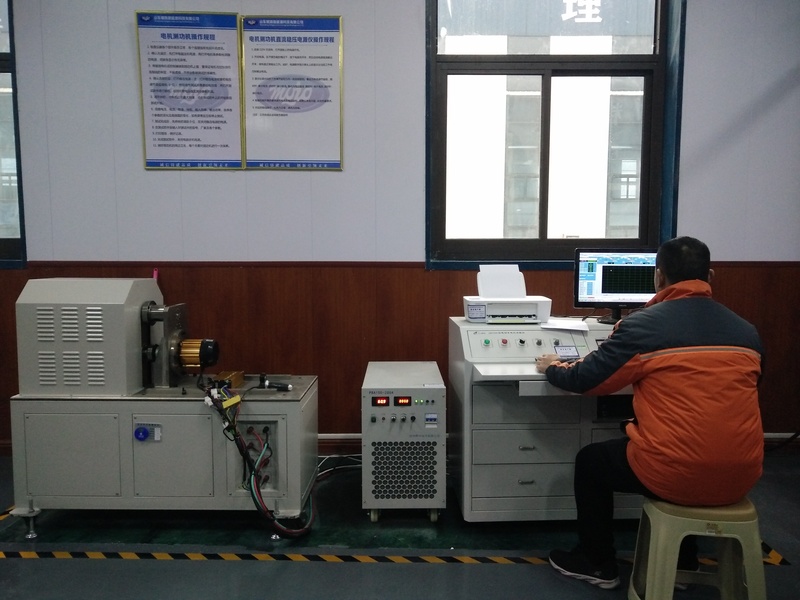

QD100型电动车电机试验台主要对电动车电机及控制器进行各种性能试验，可测试两轮电动车用轮毂式电机及其控制器，依据被测电机的扭矩测量范围，运转台可分为几种规格，用户可以根据需要选取。

1. 工作原理

该测试系统采用直流稳压电源给双驱控制器供电，驱动器驱动控制两台轮毂电机，利用同步带保持两台电机转速一致，选用磁粉制动器作负载，应用霍尔式电压电流传感器，利用计算机自动控制加载并对扭矩，转速，电流，电压进行同步自动检测。

2. 功能特点

（1） 使用范围：电动车电机和控制器的开发和研究；电机和控制器产品的出厂检验；电动车厂产品的进厂验收。

（2） 测试项目：依据行业有关标准可测试以下项目：

1) 电机的空载、过载和超速性能测试；电机的输入功率、输出功率和功率效率测试；

2) 控制器的过流保护、欠压保护、制动保护、防失控保护、调节功能、额定、短时过载、控制器功耗等功能测试；

3) 电机－控制器总体额定测试、堵转测试、耐久测试。

（1） 自动绘制电机的不同特性曲线图方便用户直观了解电机情况。

（3） 具有手动、自动加载测试选择功能。

（4） 具有相关标准和参数文字信息的输入功能，能够形成完整的测试报告。

（5） 具有测试数据存储和备份压缩和修复功能可方便查询和信息的交流共享。

（6） 电机连接方式采用法兰盘传动，更换夹具可对多种电机进行试验，拆装方便可靠。

（7） 具有超限保护和报警提示功能，紧急停止功能。

（8） 系统采用公司特有的上下微机控制技术，在具有稳定、可靠等基本性能的同时，其        操作界面更加灵活友好，操作流程更趋人性化。

（9） 所有测试项目和开发项目权限为保密，高级管理权限可以查看试验数据，**限度保护测试数据。

(二)
测试依据

QC/T 792-2007   《电动摩托车和电动轻便摩托车用电机及控制器技术条件》

GB 17761-1999   《电动自行车通用技术条件》

(三) 试验项目

1. 电动车电机

（1） 空载试验，测试参数包括：电压、电流；

（2） 负载试验，测试参数包括：电压、电流、转速、扭矩、功率、效率；

（3） 额定试验，测试参数包括：电机输入功率，转速，扭矩，效率；

（4） 过载试验，测试参数包括：扭矩；

（5） 超速试验，测试参数包括：电压、电流、转速；

2. 电动机控制器

（1） 过流保护试验，测试参数包括：电流，过流保护时间；

（2） 欠压保护试验，测试参数包括：电压；

（3） 额定电流测试，测试参数包括：电流；

（4） 额定短时过载测试，测试参数包括：电流；

（5） 调节功能测试，测试参数包括：转速，扭矩；

（6） 制动保护测试，测试参数包括：转速，扭矩；

（7） 防失控保护测试，测试参数包括：转速，扭矩；

（8） 效率试验，测试参数包括：电压，电流，输出功率，效率。
