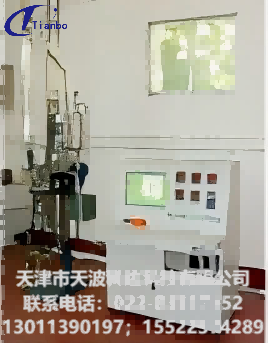

一、设备概述
本实验装置是精细化工专业职业教育和技能培训多功能反应实验装置，为精细化工职业教育、职业技能大赛、职业培训和职业技能鉴定提供科学规范的操作平台。
作为国家教育部、中国石油和化学工业联合会等部门联合主办全国职业院校技能大赛精细化工生产技术团体赛项的指定竞赛实验装置，完成“邻苯二甲酸二丁酯（DBP）的生产”，实现比赛团队协作完成反应釜的开车、温度控制、异常情况进行处理、停车、数据记录和结果分析，并可提供电量、水量消耗监控系统，以及技能大赛评分系统，考察参赛选手对精细化工生产技术相关知识和实操技能的掌握。
二、设备使用环境
1. 工作电源： 50Hz±2%，单相三线制（4mm2）220V±10% ，配32A带漏电保护空气开关；
2. 环境温度：20～30℃；
3. 相对湿度：≤95%；
4. 厂房地面：水泥地面；
5. 占地：反应装置：1000mm（长）×1000mm（宽）×3000mm（高）
控制系统：1200mm（长）×800mm（宽）×1300mm（高）；
6. 接地线：≥2.5mm2；
7. 冷却水：实验室专用三口鹅管（接φ12软管）；
8. 下水管：供设备用水排放。
三、设备特点与性能
1. 模块化设计，实验系统与控制系统分离，易于观察操作方便；
2. 可依据工艺变化自行增减系统部件，用于酯化、烷基化、卤化、磺化、硝化、酰化、还原、氧化、缩合等重要的单元反应的实验；
3. 采用双导向升降系统，提高反应釜定位精度；
4. 双层高透明石英玻璃釜体，实验过程清晰可视，方便教学培训；
5. 数据采集系统用于反应过程的跟踪和记录，可以实时存储数据，便于对实验过程和结果进行分析；
6. 集成竞赛单元评分系统，保障竞赛评分的客观公正。
四、主要设备与仪表
（一）标准设备配置单
序号 | 设备名称 | 设备说明 | 数量 | 厂家 |
1 | 反应釜 | 5L，石英玻璃釜体，不锈钢上下封头，降温盘管 | 1 | 天波 |
2 | 搅拌器 | 静密封，冷却水套，磁力耦合单元 | 1 | 天波 |
3 | 蛇形降温盘管 | 不锈钢盘管，锥式硬密封接头 | 1 | 天波 |
4 | 搅拌电机 | 防爆，550W，V带传动，不锈钢防护罩，变频无极调速 | 1 | 国产 |
5 | 计量罐 | 5L，不锈钢材质，带液位计及视镜 | 1 | 天波 |
6 | 产物精馏装置 | 不锈钢材质，设温控单元，保温单元；设塔内温度及塔顶温度巡检仪，不锈钢三角螺旋填料，带侧向测温口 | 1 | 天波 |
7 | 双导向升降系统 | 电机驱动，横纵四轴承滑动系统，可调平衡支撑架，镶嵌式活动缓冲块，可调电机支架 | 1 | 天波 |
8 | 升降电机 | 370W，带升降安全换向手柄 | 1 | 国产 |
9 | 温度传感器 | PT100，不锈钢铠装护套 | 5 | 三木 |
10 | 压力测量及变送 | 远传式压力传感器，智能仪表显示 | 1 | 三木 |
11 | 变频调节器 | 0.37KW，手动无级调速 | 1 | 富士 |
12 | 产物分离器 | 不锈钢材质，带二次冷却功能 | 1 | 天波 |
13 | 硬件控制单元 | 操作台，漏电保护空气开关，接触器，自锁开关等 | 1 | 天波 |
14 | 反应系统控制单元 | 图形界面，数字式显示，动态设定 | 1 | 天波 |
（二）选型配置单
序号 | 设备名称 | 设备说明 | 数量 | 厂家 |
1 | 大赛评分系统 | 依据竞赛评分细则电脑自动评分（2013年版）。 | 1 | 天波 |
2 | 电能消耗控制单元 | 电能数据传输处理系统，带传输数据功能电能表，可将数据传输到电脑，通过软件平台显示和控制，并可将实时数据用作系统评分的依据。 | 1 | 天波 |
3 | 水量消耗控制单元 | 包含软件部分和硬件部分，硬件部分包含带传输数据功能的液体流量监测仪、数据导线和其他连接件，软件部分包括数据传输处理系统。 | 1 | 天波 |
六、其它事项
1. 制造周期：合同生效后40天
2. 运输：采用汽车运输，一般周期为5天
3. 技术资料：
（1）合同生效后20日内，供方提供以下资料：
设备使用条件：电源、水源、环境要求
设备平面布置图，系统安装及连接尺寸图
（2）设备验收时提供以下资料：
设备使用说明书
合格证
装箱单
4. 预验收（根据需方要求进行）
1) 设备完工后，供方通知需方派人到天津进行预验收
2) 验收项目：技术协议
3) 双方技术人员一同试验，预验收合格后双方签字
4) 时间：一般2天（可根据需方人员的实际情况调整）
5. 安装、调试
1) 需方准备
需方确认实验场地、电源、水源按照供方要求准备完毕
设备包装无破损
需方提供起重设备
提前一周通知供方
2) 供方供方派1～2名技术人员到现场服务
供方准备安装、调试用工具
现场安装、调试
3) 需方
配备2～3名操作人员
需方负责设备就位
4) 培训
设备操作
设备维护、保养
实验工艺
5) 时间
安装调试时间：1天（需方现场具备所有安装、使用条件）
培训时间：1天
验收时间：1天
6) 供方人员费用
交通、住宿费用自理
由需方提供员工工作餐
6. 验收
1) 设备正常使用后，进行设备验收
2) 验收项目：技术协议
7. 设备及控制系统提供一年保修。保修期过后，仍能提供包含包修合作在内的技术支持及全面优惠的备件供应。
8. 技术保密
1) 供方要对需方提供的产品、技术资料、工艺布置方案和有关技术指标、调试参数负责保密，不得向任何第三方泄漏。
2) 需方要对供方提供的设备技术资料、工艺布置方案和有关技术指标、调试参数负责保密，不得向任何第三方泄漏。
